Inhaltsverzeichnis

• VGA-Kabel
• DVI-Kabel
• HDMI-Kabel
• DisplayPort-Kabel
• Mini DisplayPort / Thunderbolt
• USB-Kabel (A, B, C, Micro, Mini)
• Ethernet-Kabel (RJ-45)
• FireWire (IEEE 1394)
• eSATA
• 3,5 mm Klinke
• 6,3 mm Klinke
• Optisches Toslink-Kabel
• RCA (Cinch)
• C13/C14 Stromkabel
• USB-C Power Delivery
• MagSafe und proprietäre Netzteile

---

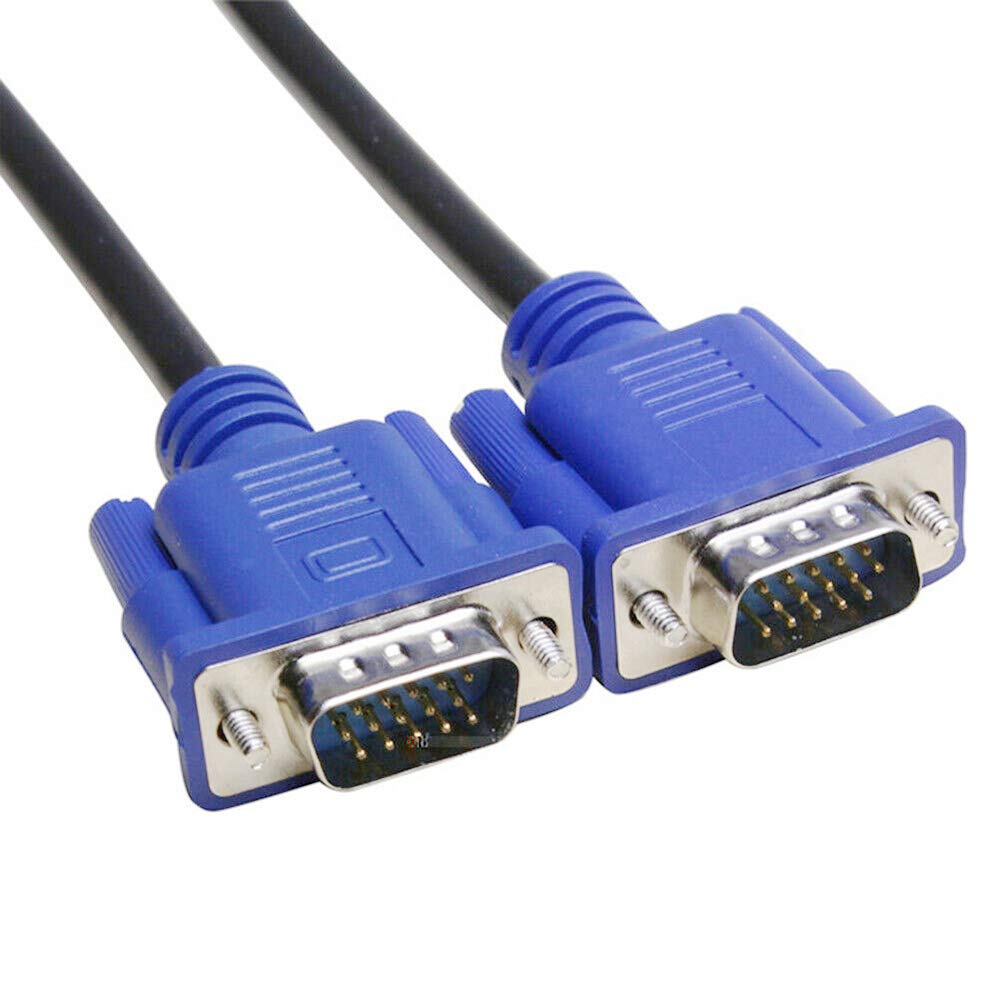

VGA-Kabel

• Verwendung: Ältere Monitore und Projektoren.
• Signal / Leistung: Analoges Videosignal, bis ca. 1920×1080.
• Aufbau:
• Kupferadern für Bildsignale.
• Aluminiumfolie und Geflechtschirm gegen Störungen.
• PVC-Mantel für Stabilität.
• Vorteile: Günstig, lange Zeit Standard.
• Nachteile: Kein Audio, unscharfes Bild, störanfällig.

---

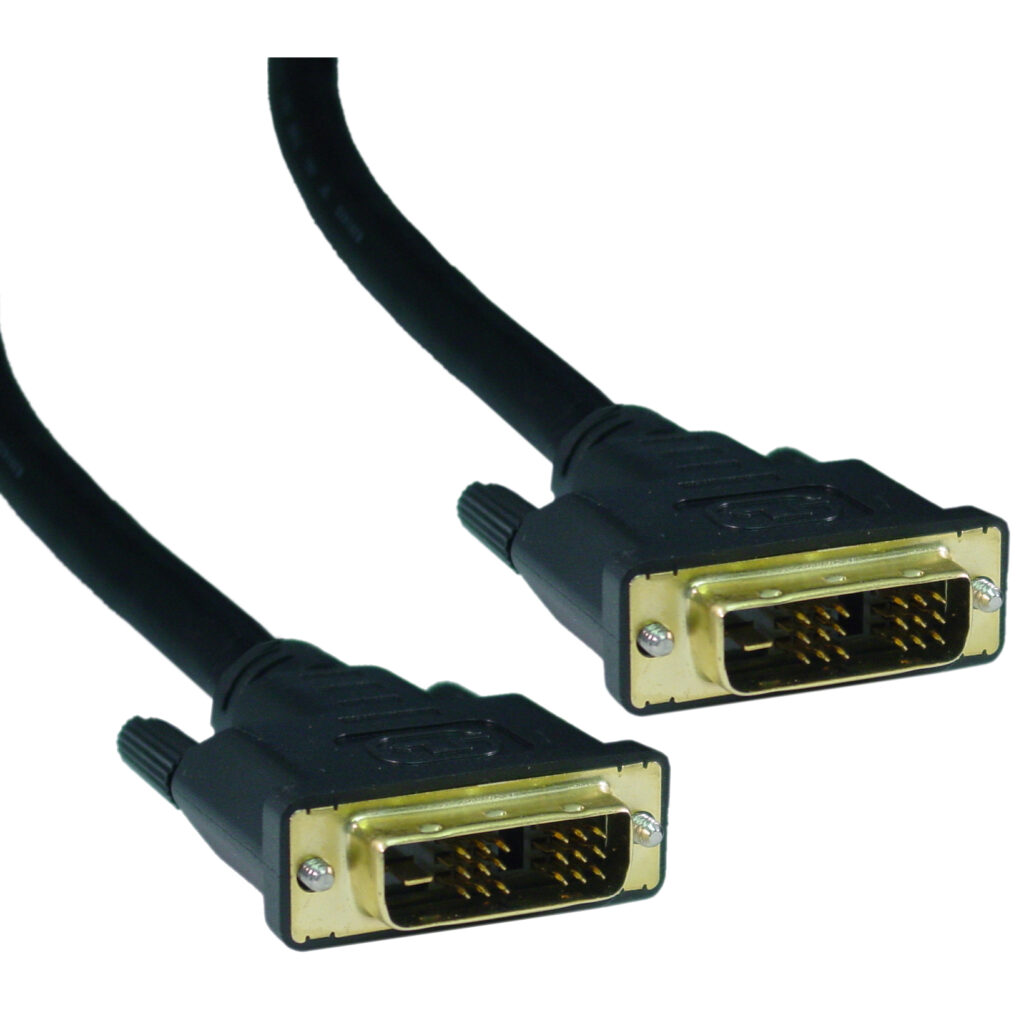

DVI-Kabel

• Verwendung: Ältere Monitore, Grafikkarten.
• Signal / Leistung: Digital (DVI-D), Analog (DVI-A) oder kombiniert (DVI-I); bis 2560×1600.
• Aufbau:
• Mehradrige Kupferleitungen.
• EMI-Abschirmung (Folie + Geflecht).
• Vorteile: Bessere Qualität als VGA.
• Nachteile: Kein Audio, von HDMI/DP abgelöst.

---

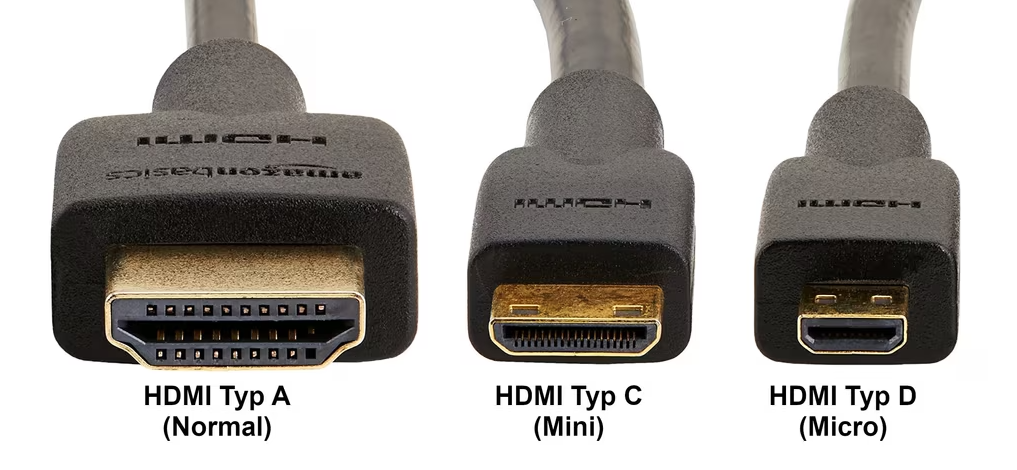

HDMI-Kabel

• Verwendung: Monitore, Fernseher, Konsolen, PCs.
• Signal / Leistung: Digital (Video + Audio), bis 8K/120 Hz.
• Aufbau:
• Verdrillte Kupferpaare für hohe Datenraten.
• Silberbeschichtung für geringeren Widerstand.
• Aluminiumfolie + Geflecht gegen elektromagnetische Störungen.
• Goldkontakte gegen Oxidation.
• Vorteile: Bild und Ton in einem Kabel, weit verbreitet.
• Nachteile: Signalverlust bei sehr langen Kabeln.

---

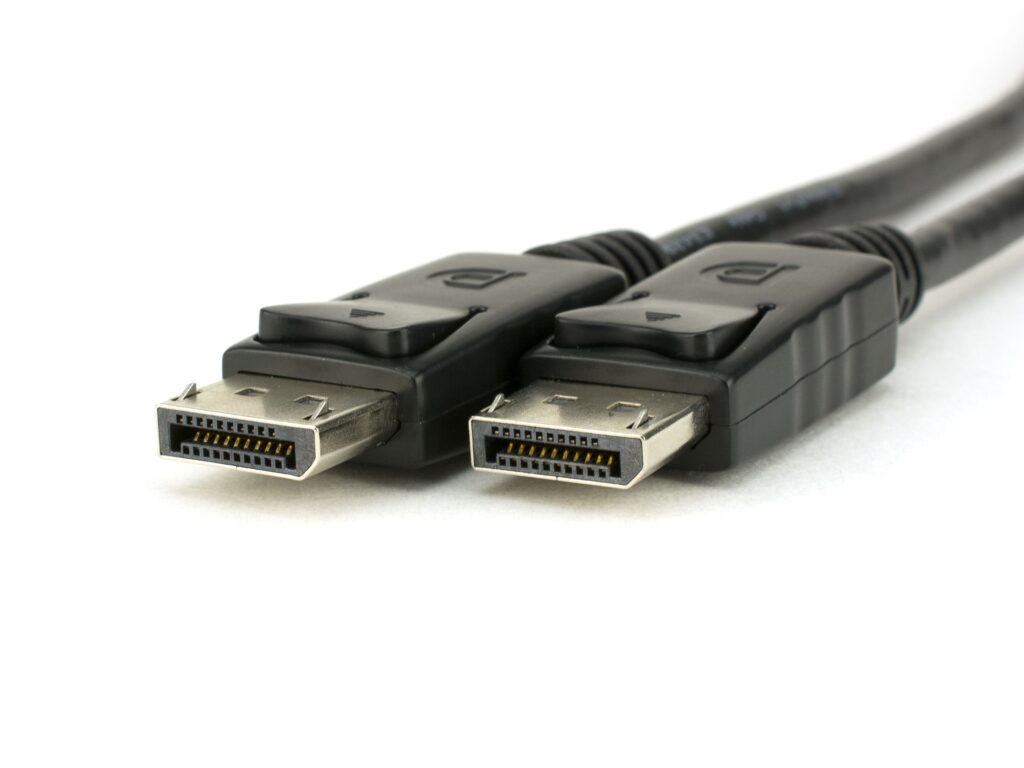

DisplayPort-Kabel

• Verwendung: Gaming, High-End-Monitore, professionelle Grafik.
• Signal / Leistung: Digital, bis 8K und 240 Hz, Audio inkl.
• Aufbau:
• Twisted Pair Kupferadern.
• Mehrfachabschirmung (Folie + Geflecht).
• Vorteile: Sehr hohe Bandbreite, unterstützt Daisy-Chaining.
• Nachteile: Weniger verbreitet als HDMI.

---

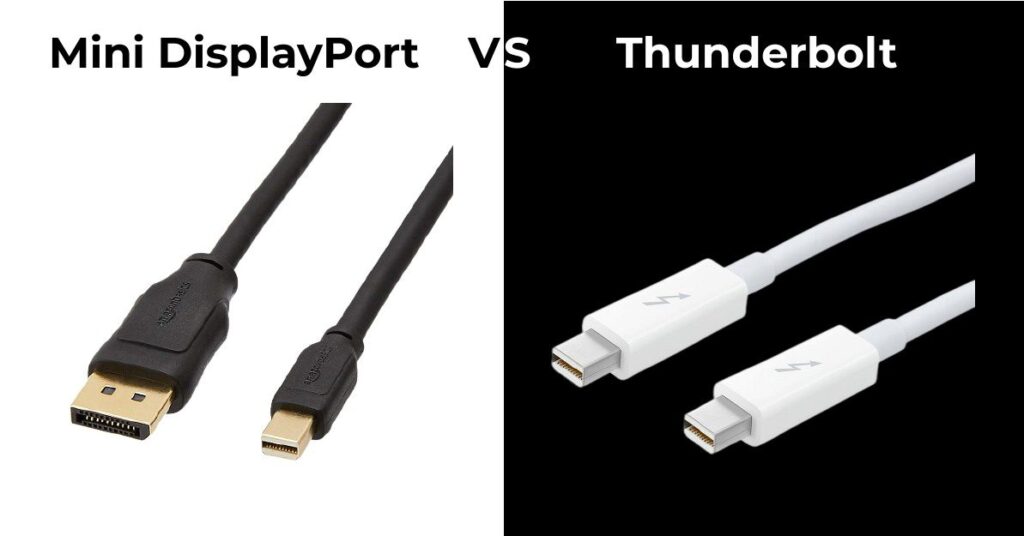

Mini DisplayPort / Thunderbolt

• Verwendung: MacBooks, Profi-Laptops.
• Signal / Leistung: Video + Audio; Thunderbolt zusätzlich Daten und Strom, bis 40 Gbps.
• Aufbau:
• Hochwertige Kupferleitungen.
• Starke Abschirmung für hohe Frequenzen.
• Vorteile: Universell (bei Thunderbolt).
• Nachteile: Teurer, Adapter oft nötig.

---

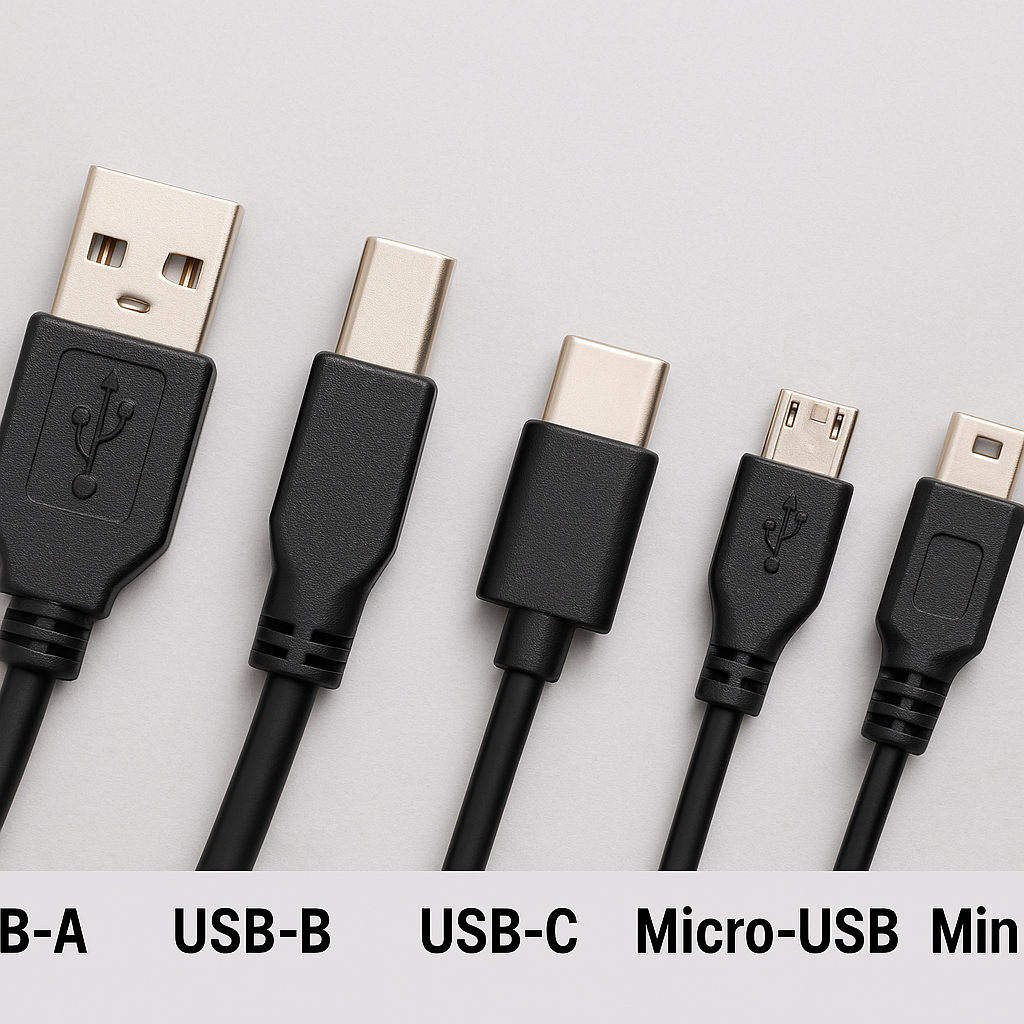

USB-Kabel (A, B, C, Micro, Mini)

• Verwendung: Peripheriegeräte, Ladegeräte, Datentransfer.
• Signal / Leistung:
• USB 2.0 → 480 Mbps
• USB 3.0 → 5 Gbps
• USB 3.2 → bis 20 Gbps
• USB4 / Thunderbolt → bis 40 Gbps
• Aufbau:
• 2 Adern für Strom (rot/schwarz).
• 2 Adern für Daten (grün/weiß).
• Zusätzliche Leitungen ab USB 3.0.
• Aluminiumfolie + Geflechtschirm.
• Vorteile: Universell, Lade- + Datenkabel.
• Nachteile: Unterschiedliche Standards können verwirren.

---

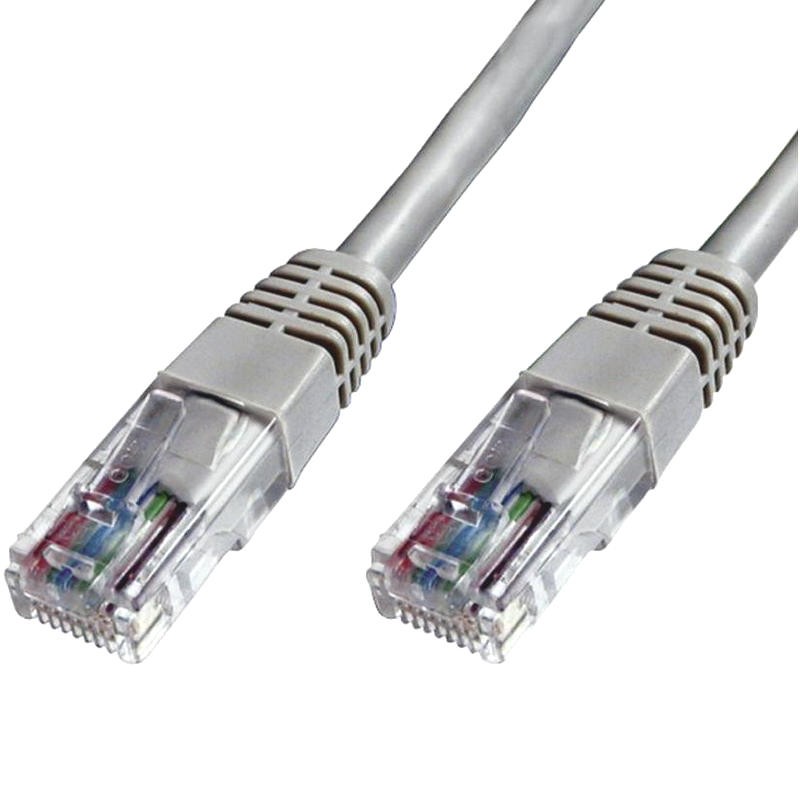

Ethernet-Kabel (RJ-45)

• Verwendung: LAN, Internet, Server.
• Signal / Leistung:
• Cat5e → 1 Gbps
• Cat6 → 10 Gbps
• Cat7/8 → bis 40 Gbps
• Aufbau:
• Verdrillte Kupferpaare (Twisted Pair).
• Optional Folie oder Geflecht (STP).
• RJ-45-Stecker (8 Pins).
• Vorteile: Sehr stabil, hohe Bandbreite.
• Nachteile: Weniger flexibel als WLAN.

---

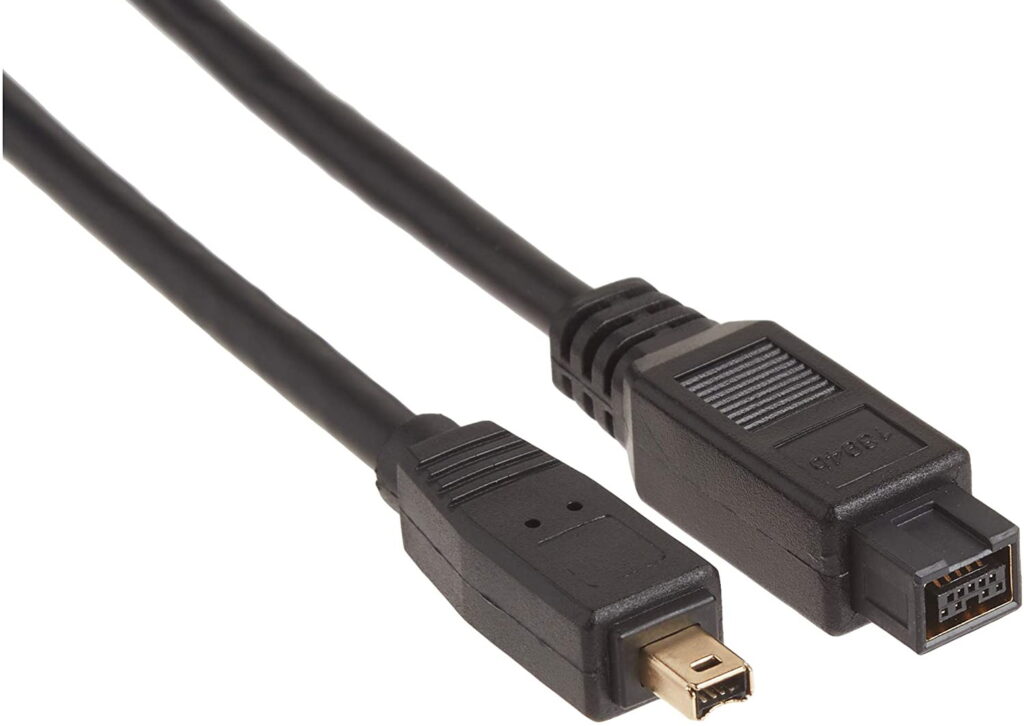

FireWire (IEEE 1394)

• Verwendung: Ältere Kameras, Audiogeräte.
• Signal / Leistung: 400–800 Mbps.
• Aufbau: Twisted Pair Kupfer, zusätzliche Stromadern.
• Vorteile: Früher schneller als USB 2.0.
• Nachteile: Heute obsolet.

---

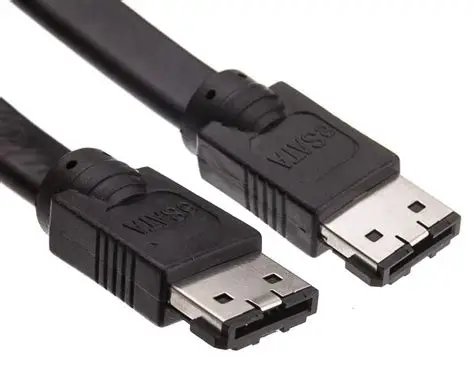

eSATA

• Verwendung: Externe Festplatten.
• Signal / Leistung: Bis 6 Gbps.
• Aufbau: Flache Kupferleitungen, einfache Abschirmung.
• Vorteile: Direkte SATA-Geschwindigkeit.
• Nachteile: Von USB 3.0 verdrängt.

---

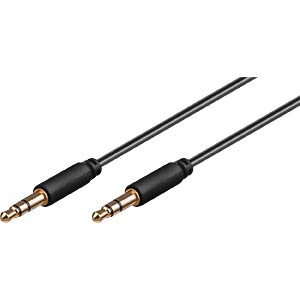

3,5 mm Klinke

• Verwendung: Kopfhörer, Lautsprecher, Mikrofone.
• Signal / Leistung: Analog, Stereo.
• Aufbau: Kupferleiter, Kunststoffisolierung.
• Vorteile: Universell, kompakt.
• Nachteile: Anfällig für Störungen.

---

6,3 mm Klinke

• Verwendung: Studio, Instrumente, Verstärker.
• Signal / Leistung: Analog, Mono oder Stereo.
• Aufbau: Dickere Kupferadern, robuste Stecker.
• Vorteile: Langlebig, stabil.
• Nachteile: Groß, nicht mobil.

---

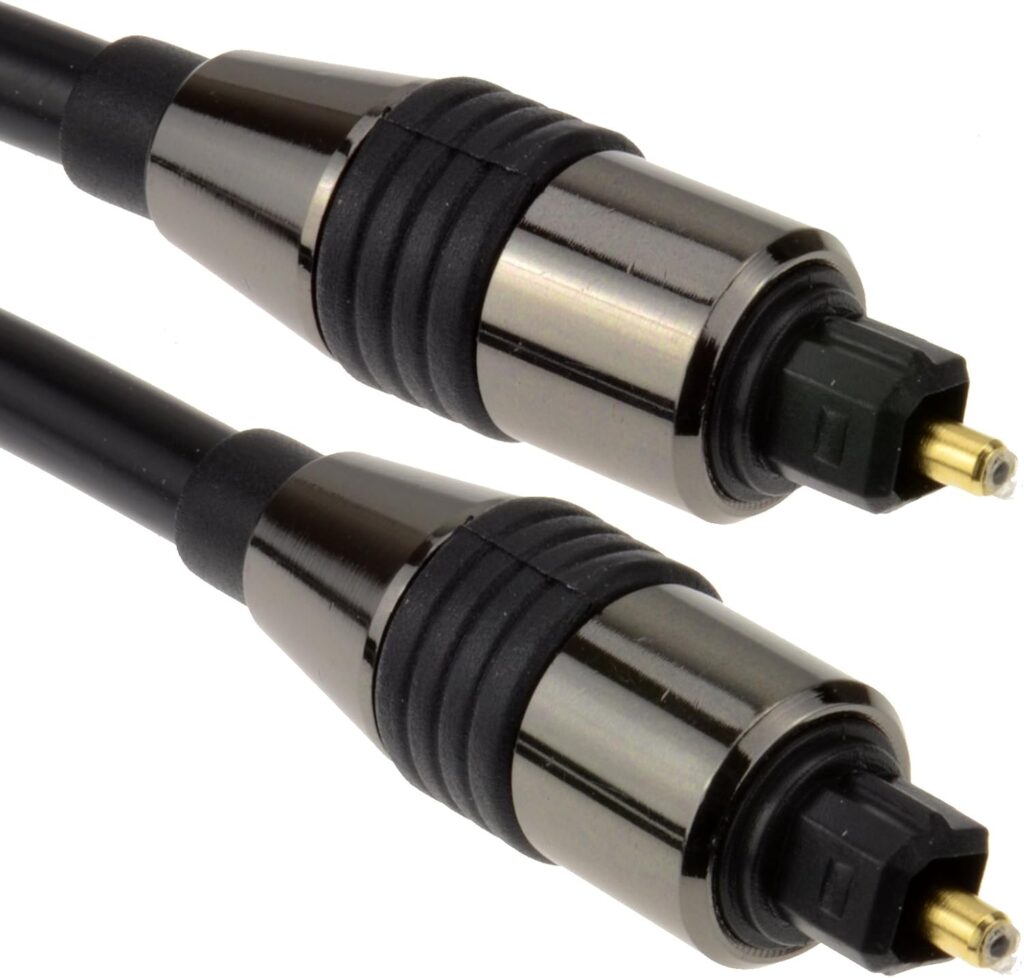

Toslink-Kabel

• Verwendung: Digitale Audioverbindungen (Heimkino, HiFi).
• Signal / Leistung: Lichtsignal, bis 125 Mbps.
• Aufbau: Glas- oder Kunststofffaser, Stecker aus Kunststoff.
• Vorteile: Keine elektromagnetischen Störungen.
• Nachteile: Zerbrechlich, begrenzte Länge.

---

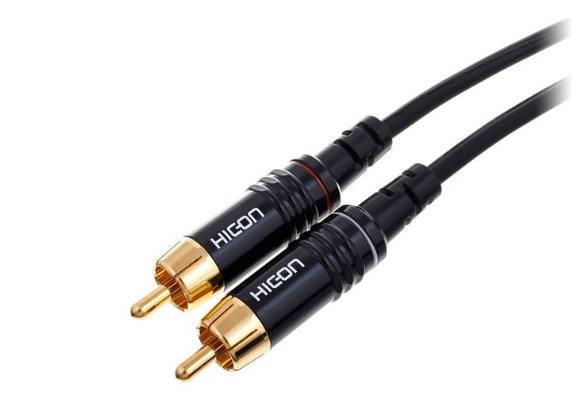

RCA (Cinch)

• Verwendung: Ältere Audio- und Videosysteme.
• Signal / Leistung: Analog (Rot/Weiß = Audio, Gelb = Video).
• Aufbau: Einzelleiter aus Kupfer, Folie + Geflecht.
• Vorteile: Einfach, günstig.
• Nachteile: Veraltet, störanfällig.

---

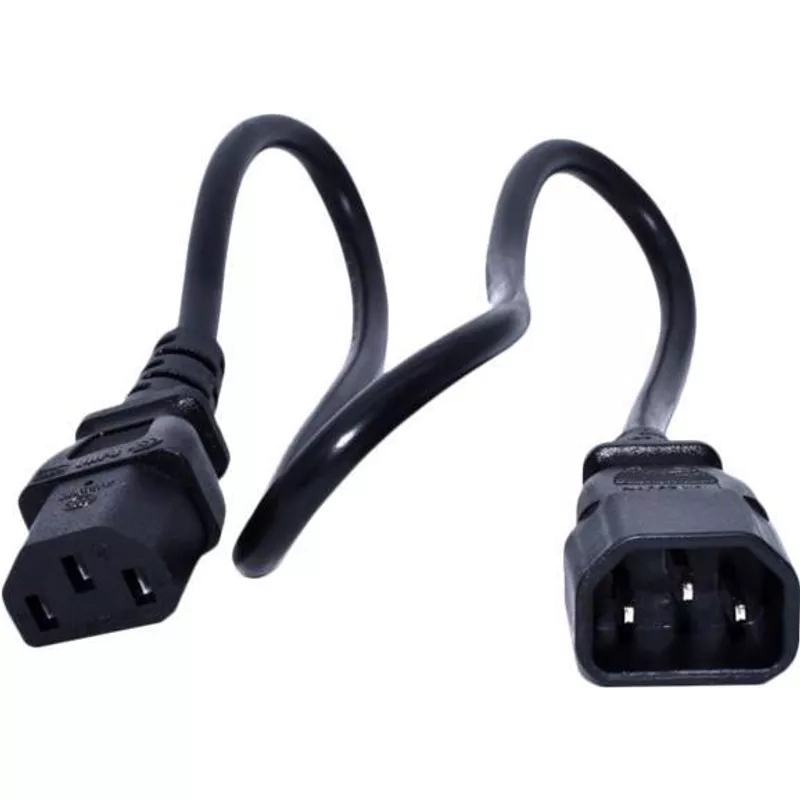

C13/C14 Stromkabel

• Verwendung: PC, Monitor, Server.
• Signal / Leistung: Bis 250V / 16A.
• Aufbau:
• Dicke Kupferadern (0,75–1,5 mm²).
• PVC-Mantel.
• Vorteile: Robust, genormt.
• Nachteile: Nur Strom, keine Daten.

---

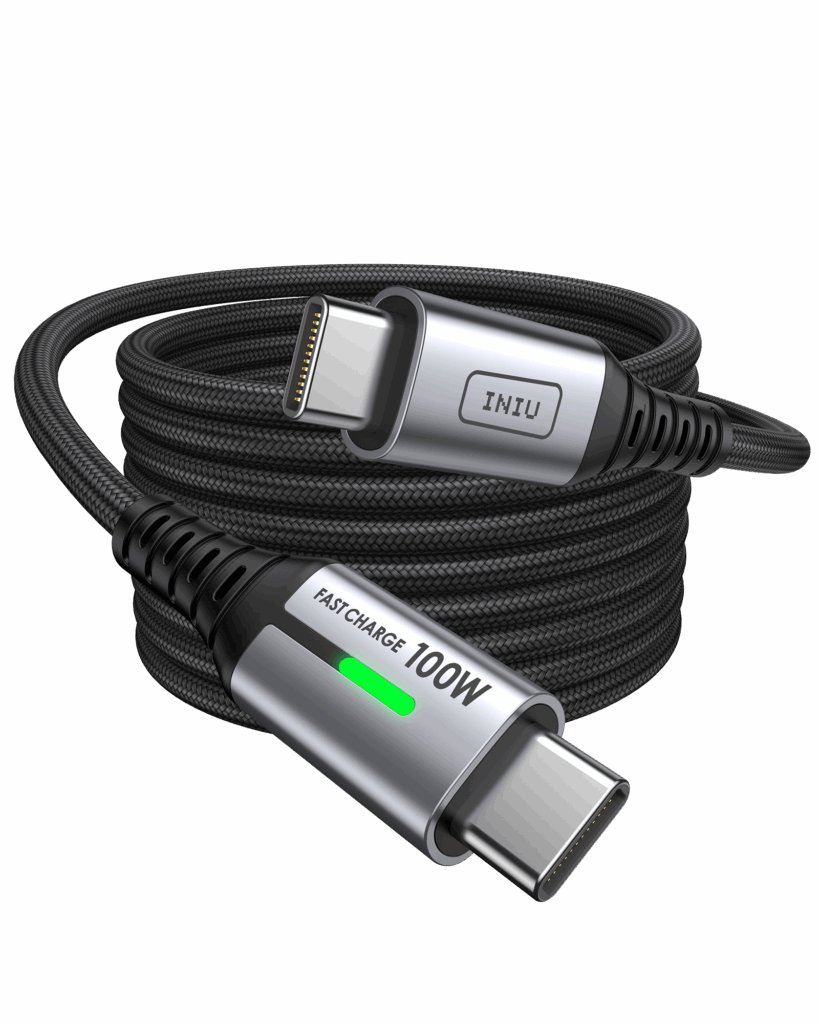

USB-C Power Delivery

• Verwendung: Laptops, Smartphones, Tablets.
• Signal / Leistung: Bis 100W (20V/5A).
• Aufbau:
• Dicke Power-Leitungen.
• Separate Datenadern.
• Vorteile: Universell, kompakt.
• Nachteile: Kabelqualität kritisch für Sicherheit.

---

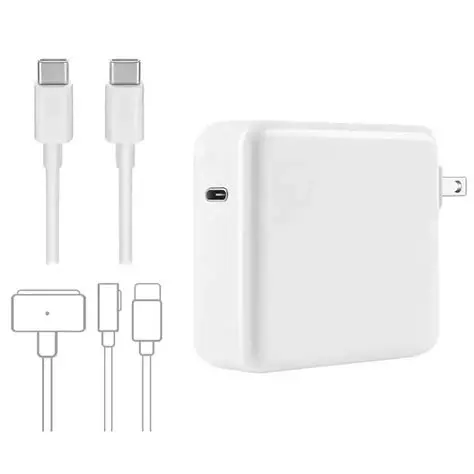

MagSafe und proprietäre Netzteile

• Verwendung: Apple MacBooks, spezielle Herstellerlösungen.
• Signal / Leistung: Stromversorgung, meist 45–100W.
• Aufbau: Kupferleitungen, Magnetstecker, LED-Anzeige (bei Apple).
• Vorteile: Sicher (Magnet trennt sich leicht).
• Nachteile: Nicht universell kompatibel, teurer.

---

Fazit

Die Welt der Computerkabel ist vielseitig:

• HDMI & USB-C → moderne Alleskönner.
• DisplayPort → für Gamer und Profis.
• Ethernet & Toslink → für Netzwerke und Audiophilie.
• VGA, DVI, FireWire, RCA → historische Standards, aber noch in Legacy-Systemen vorhanden.
